’18ステラ以前の取付方法

’18ステラ以前の取付方法

装着方法

２０１８年以降のラインローラー一体型ワンボールベアリング仕様のものの場合

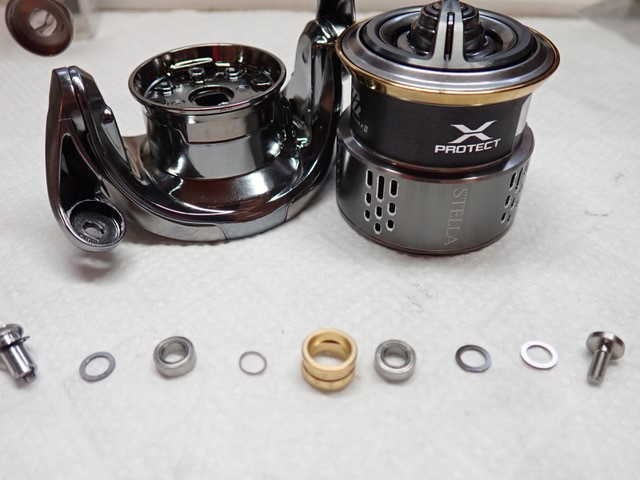

1 アーム固定軸以外の純正のラインローラーやラインローラーベアリングカラー（ベース座金）、その他の部品を全て外します

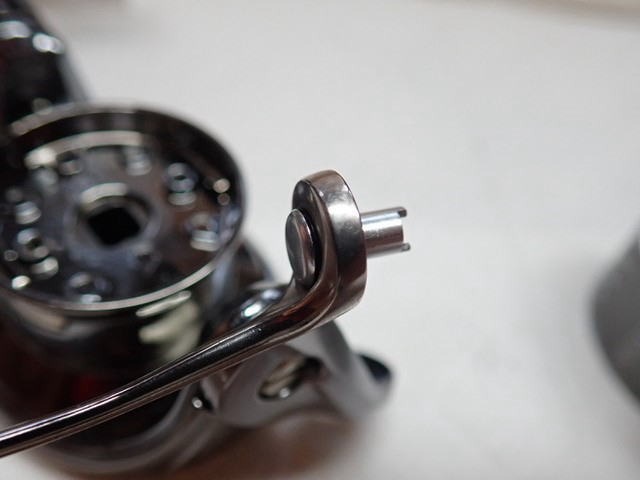

2 アーム固定軸をベールに差し込みます

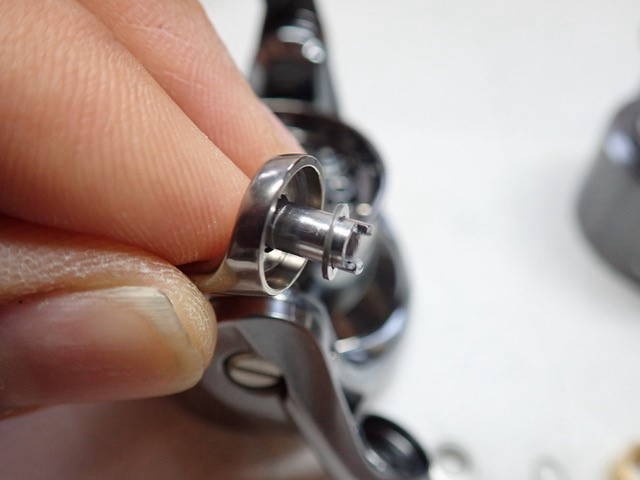

3 ベール側から 0.5mmシム、ベアリング、0.65mmシム、ラインローラー本体、ベアリング、0.5mmシム、アーム側の順で各パーツにIOS-02を塗布しながら組み付けます

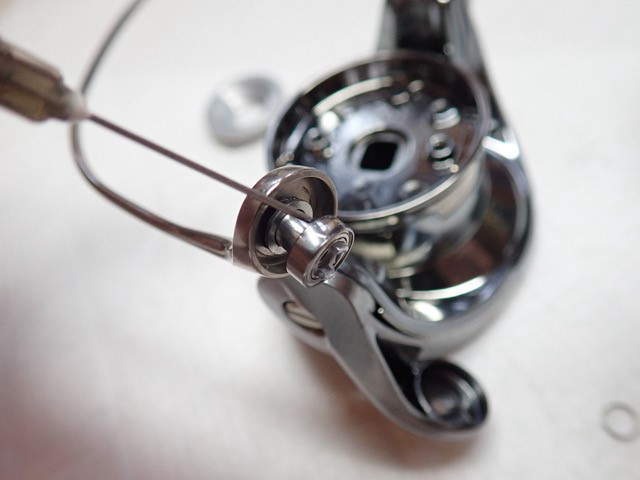

4 最後に付属のビスで固定します

※締め込み過ぎると回転が悪くなる場合があります。

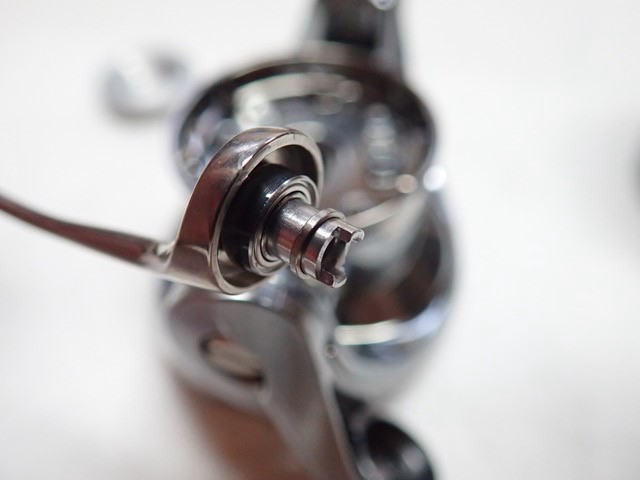

5 ラインローラーの回転とクリアランスを確認します

※回転が悪い場合は組み付け順、シム枚数、締め込み具合を見直してください。

※日頃のメンテナンス時にも同様にIOS-02を塗布してください。
