Sシステム取付け

Sシステム取り付け方法

Sシステムセッティングデータ

必ずお読みください

※こちらはIOSドラグシステム2穴仕様のセッティングです。

※穴が1ヶ所の旧タイプについては、上穴位置と同等です。ただしSシステムパワーは1穴仕様のみとなります。

※本セッティングは純正スプールが対象です。

※下穴セッティングが必要なリールは、現行の2穴タイプのドラグシステムをお買い求めください。

※あくまで平行巻きに近づける目安です。お使いのリール機種やラインやスプール、ロッドとラインローラーの種類で変わりますので、微調整が必要な場合は同梱の調整シムにて調整ください。

※セッティングに使用したラインは、リール毎に一般的に使われる頻度の高いライン号数です。

Sシステム取付方法

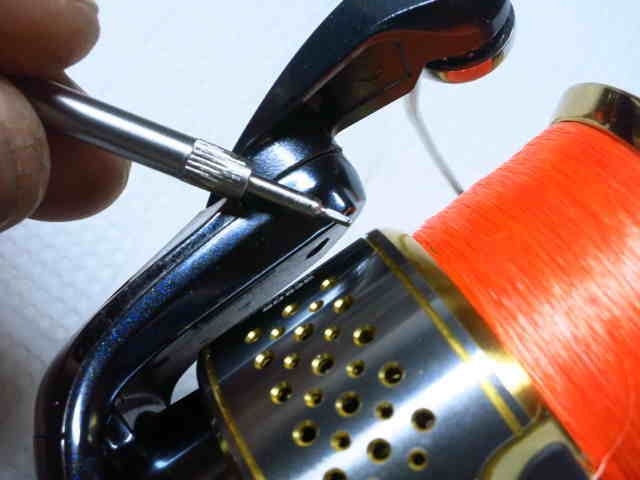

準備　S-system装着によるラインの巻きムラを軽減するため、スプールとローターの位置を覚えて、S-system装着後の確認までローターを回転しないようリールを保持しておきます。

1 リール本体からスプールを外します

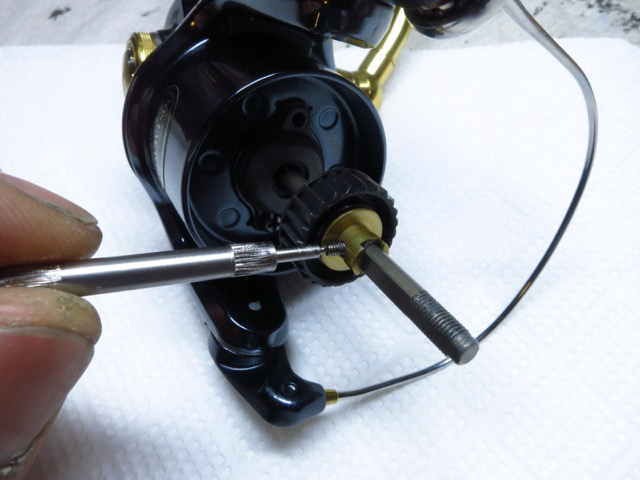

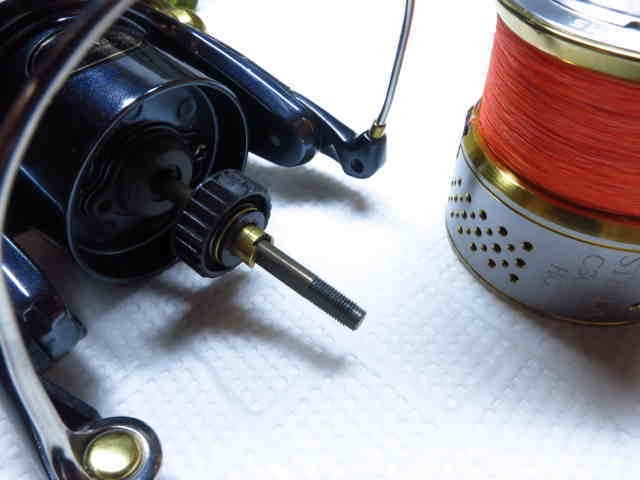

2 純正のスプール受けを固定してある6角ボルトのセットスクリューを付属の6角ドライバーで外し、メインシャフトのみとします

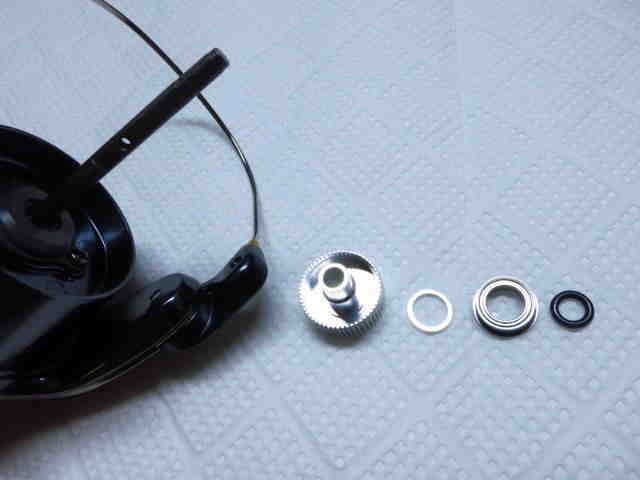

3 S-systemを本体、ベアリング、ワッシャ（2.0 / 1.0 / 0.5 / 0.3mm）、Oリングと分解します

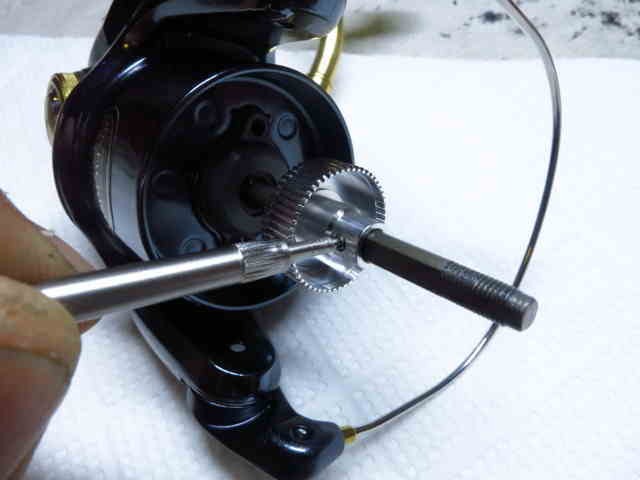

4 S-systemの本体のみを再度メインシャフトに差し込み、専用工具にてセットスクリューの6角ボルトを差し込み、シャフトにしっかり固定します

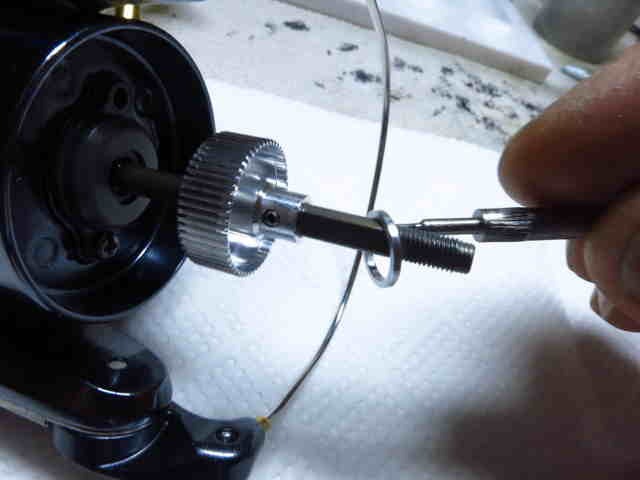

5 任意で標準の1mmのワッシャをセットします

厳密な巻き上がり調整は、S-system装着後のスプールにてワッシャの増減で行ってください。

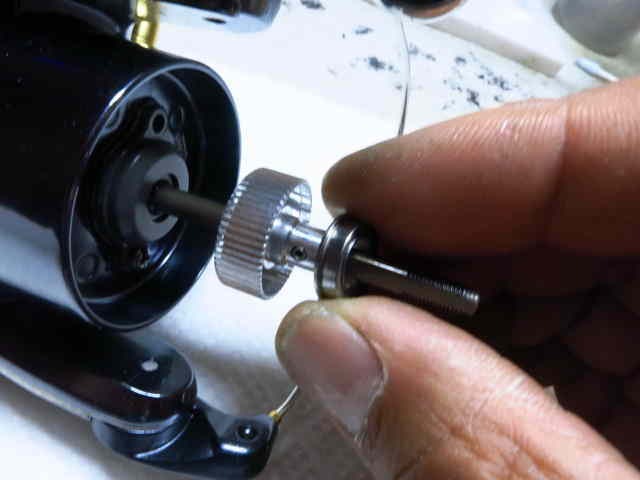

6 ベアリングの外輪の大きいほうを下にしてセットします

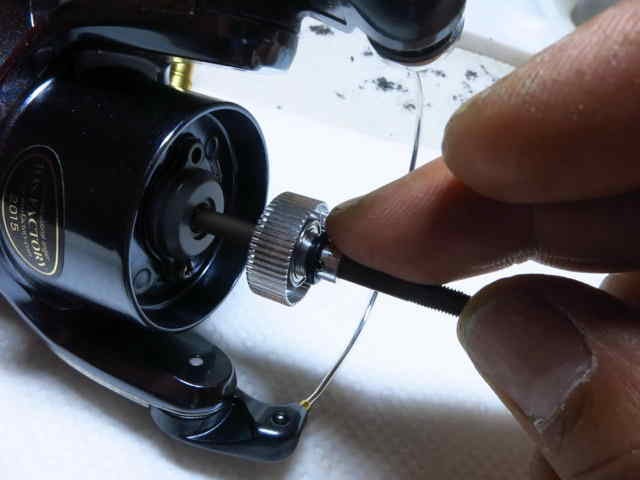

7 ベアリングをセットした上からOリングをセットします

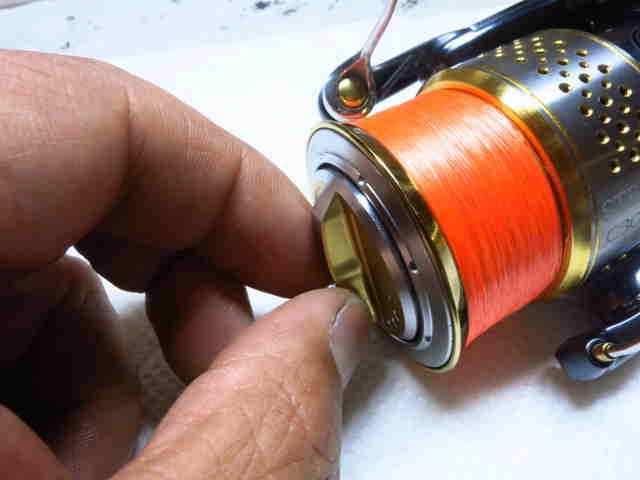

8 再度スプールをメインシャフトにセットして、ドラグノブを軽く締まるまで締め込み、スプールを固定します

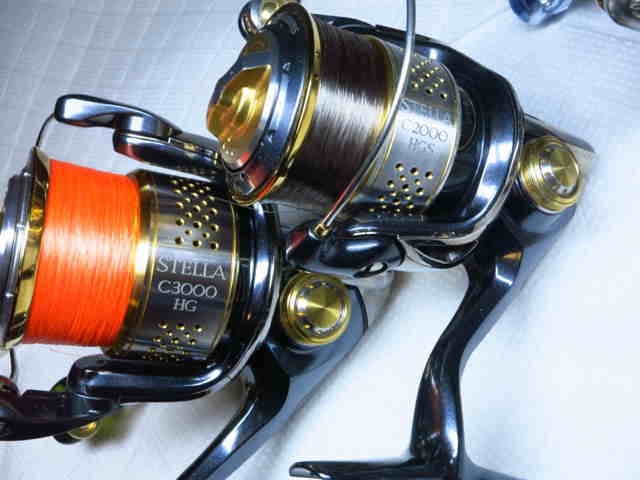

9 ラインの巻きムラを確認し、逆テーパーや順テーパーの度合いに応じて付属の調整ワッシャで微調整を行います
