Sシステムパワーの取付け

S-Powerセッティングデータ

必ずお読みください

※本セッティングは純正スプールが対象です。

※あくまで平行巻きに近づける目安です。お使いのリール機種やラインやスプール、ロッドとラインローラーの種類で変わりますので、微調整が必要な場合は同梱の調整シムにて調整ください。

※セッティングに使用したラインは、リール毎に一般的に使われる頻度の高いライン号数です。

取付方法

1 お使いのリールの適合を確認して準備します

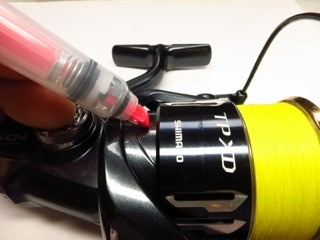

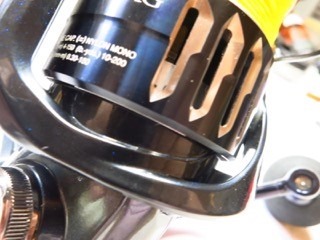

2 ラインの巻きムラ防止の為、ローターを回転させながらリールスプール最後端位置にマジックかテープ等で目印を貼り付けておきます

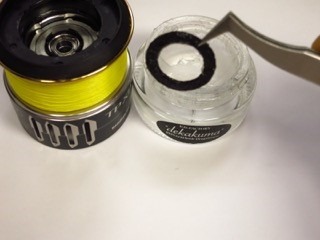

3 スプールを外し、内部のドラグワッシャをIOSドラググリスにてオーバーホールします

※推奨グリス　IOSデカクマ

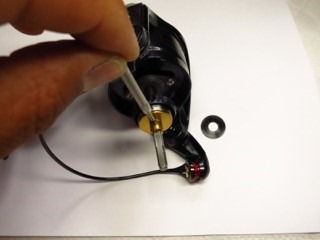

4 純正のスプール受けを固定してある6角ボルトのセットスクリューを付属の6角ドライバーで外し、メインシャフトのみとします

外したスプール受けユニットは使用しません。

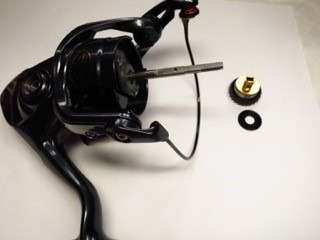

5 Sシステム本体をセットし、再度6角ボルトを差し込み固定します

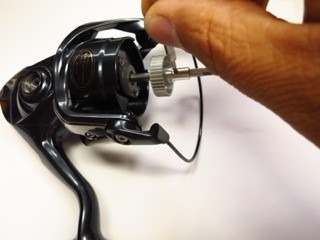

6 Sシステム本体にベアリングをセットし、その上から両面にIOSギアグリスを塗布した段付きの金属スペーサーを装着します

段付きがベアリング側になるように、切込み穴に注意しながら装着します。

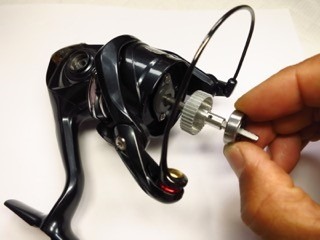

7 その上から付属の黒い調整ワッシャ（1.5mm）を装着し、スプールを装着して先ほどの目印位置にスプールの後端が来るように調整ワッシャにて前後微調整します

微調整後は必ず黒いワッシャ上にIOSギアグリスを塗布ください。

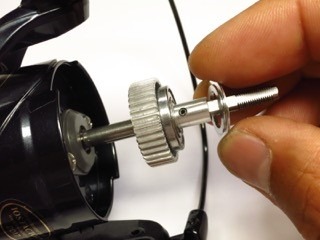

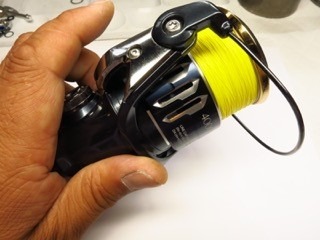

8 スプール位置が良ければドラグノブを締めこんで、Sシステムのユニットやスプールがローターと干渉しないかローターを手でゆっくり回転させて確認してください

ローターにスプールが干渉する場合は、無理して回さずにドラグつまみを緩めてスプールを外し、純正のドラグユニットを再度組み直して、位置確認を行った後、Sシステムを装着して再度調整を繰り返してください。

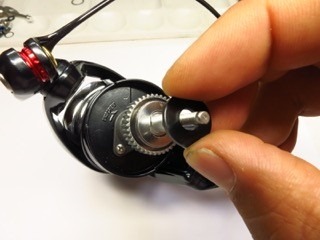

9 大きなドラグ音をお好みの方には、純正のバネを広げて装着することで、より甲高い音になります

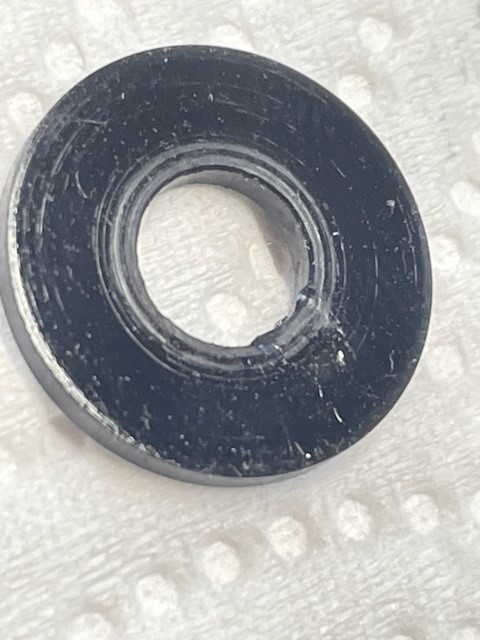

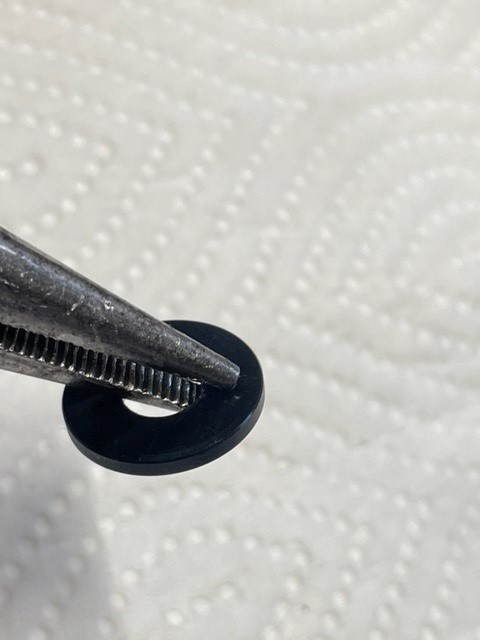

10 黒いワッシャが外れやすい場合はプライヤー等で内径の一部を潰してください

付属の爆音バネの装着方法

お好みで付属の爆音バネをスプール裏の純正バネと装着することで、さらに大きなドラグ音となります。

※バネを曲げることで、さらに音が大きくなりますがSシステム本体の磨耗を早めますのであらかじめご了承くださいませ。

※リール機種により適合しないものがあります。あらかじめご了承下さい。

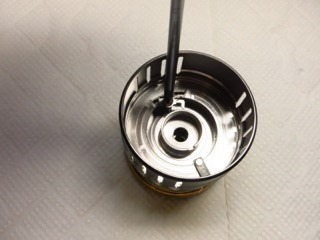

1 スプールを外し、純正のドラグバネユニットをドライバーで外します

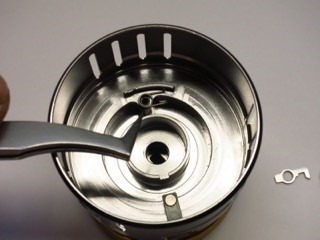

2 爆音バネを図のようにセットします

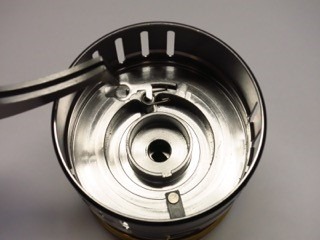

3 ドラグのツメを上に装着します

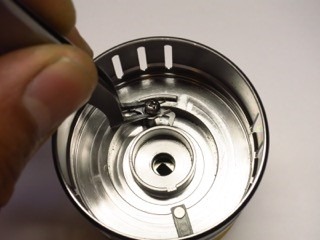

4 固定ビスを差し込みます

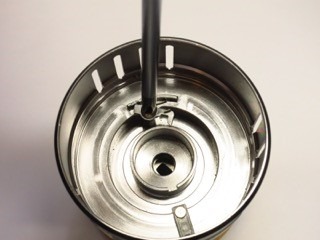

5 ドラグツメが正しい位置にあることを必ず確認後、ドライバーでしっかりとねじ込みます

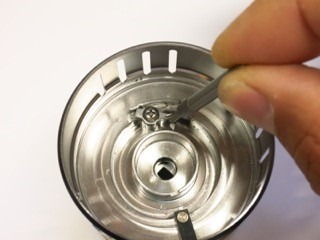

6 きちんとツメが作動するか確認して、スプールを装着して音が出たら完了です
