プレミアムウッドノブ取付け

セッティングデータ（ハンドル根元側から）

取り付けデータ by プレミアムウッドノブ

1　IOSダブルハンドル　1.5mm×2 / ベアリング / Preウッドノブ / ベアリング / 1.5mm×1枚 / 0.1mm×1枚

2　ダイワ純正ハンドル　3.5mm / ベアリング / Preウッドノブ / ベアリング / 0.5mm×2

3　シマノ純正ハンドル（10ステラ以降）　0.5mm / ベアリング / Preウッドノブ / ベアリング / 0.5mm×2 / 1.0mm×2 + ツライチシム1mm×2

4　ZPI ファンネル　3.5mm / 1.5mm / 0.1mm×2 / ベアリング / Preウッドノブ / ベアリング / ツライチシム1mm×3

※ハンドルノブの根元から順の調整シムのセッティングです。

※データはあくまで目安です。精度により0.1mmシムにて微調整してください。

※上記セッティングデータ以外のハンドルは現物合わせが必要です。

※ビス、シム類の追加（破損や中古品購入の場合）はWEBショップからご購入下さい。

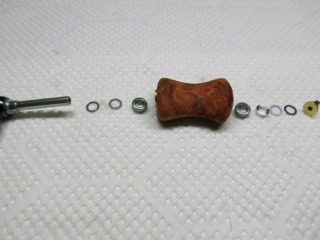

シマノ 07ステラ系

3.5mm / BB / ノブ / BB / 1.5mm / 0.5mm / 0.1mm / 0.05mm / ビス

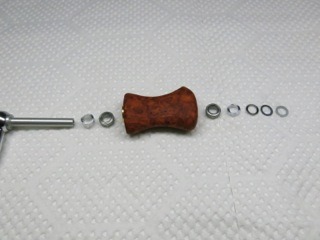

10ステラ系（段付きシャフト）

0.1mm / 0.1mm / BB / ノブ / BB / 1.5mm / 0.1mm / 0.1mm / ビス

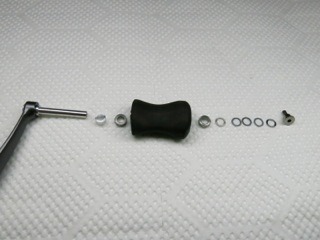

ダイワ 05イグジスト系

3.5mm / BB / ノブ / BB / 0.5 / 0.1mm×4枚 / ビス

※あくまで参考です。製品及び社外ハンドルの装着には多少の変更が必要です。
