マンハッタン取付け

取付方法

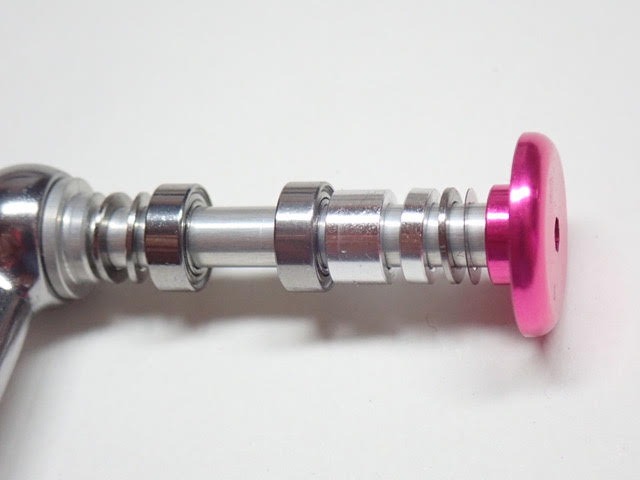

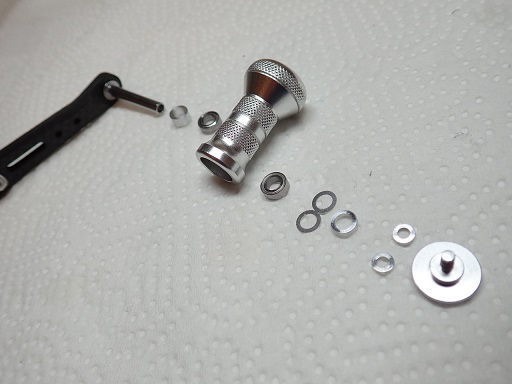

ダイワ純正ハンドル

1.5mm×2 / ベアリング / マンハッタン / ベアリング / 3.5mm / 1.5mm / 0.5mm / 0.1mm / エンドビス

※実際はベアリング間にマンハッタン本体が入ります。

※装着時必ずIOS-02オイルを各部に塗布して組み付けを行なってください。

※上記は基本スペックです。ノブ間の隙間が生じる場合は0.1mmシムを追加下さい。

※通常ツライチシムは使用しません。

※装着の際は付属の専用レンチをお使いください。

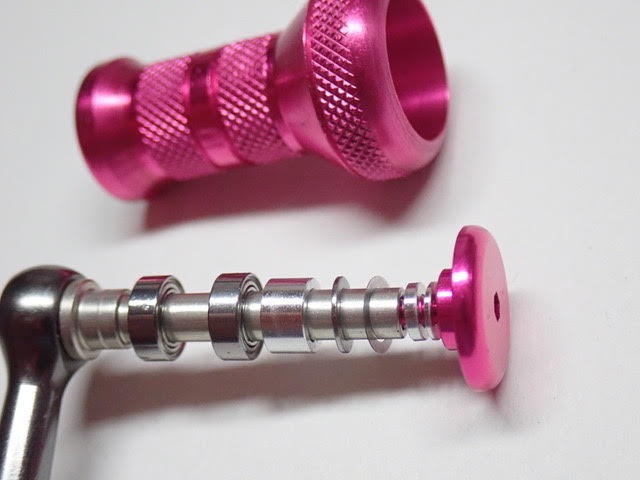

シマノ純正ハンドル（10ステラ以降）

ベアリング / マンハッタン / ベアリング / 3.5mm / 0.5mm / 0.1mm×1 / ツライチシム1.0mm / 0.5mm

※実際はベアリング間にマンハッタン本体が入ります。

※装着時必ずIOS-02オイルを各部に塗布して組み付けを行なってください。

※上記は基本スペックです。ノブ間の隙間が生じる場合は0.1mmシムを追加下さい。

※装着の際は付属の専用レンチをお使いください。

IOS純正ハンドル

1.5mm / ベアリング / マンハッタン / ベアリング / 3.5mm / 1.5mm / 0.5mm

ZPI ファンネル

0.5mm×2 / ベアリング / マンハッタン / ベアリング / 3.5mm / 1.5mm / 0.5mm / 0.1mm×1

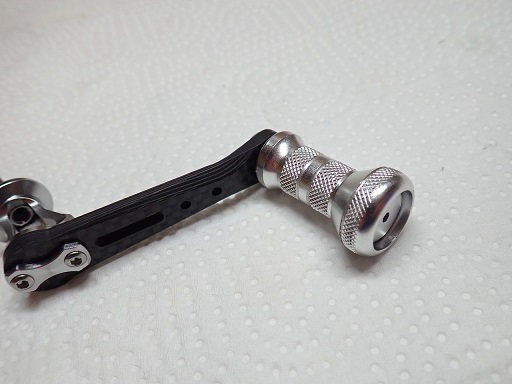

ABU ZENONの場合

※ツライチにはなりません。

※ハンドルノブの根本から順の調整シムのセッティングです。

※データはあくまで目安です。精度により0.1mmシムにて微調整してください。

※上記セッティングデータ以外のハンドルは現物合わせが必要です。

※ビス、シム類の追加（破損や中古品購入の場合）は、WEBショップからご購入下さい。
