マンハッタンAqua取付

取付方法

装着の前にお読みください。

微調整は0.1mmシムとツライチシムの増減で対応ください。

取り付けの際は各部にIOS-02を塗布ください。

白いパッキンには、耐久性を優先する場合はIOSドラググリスを塗布、回転性を優先する場合はIOS-02を塗布ください。

さらなる回転性を求める場合はパッキン無しでお使いください。その場合通常のノブと同等の耐久性はあります。

パッキンにはパーツクリーナーを付着させないようお願いします。

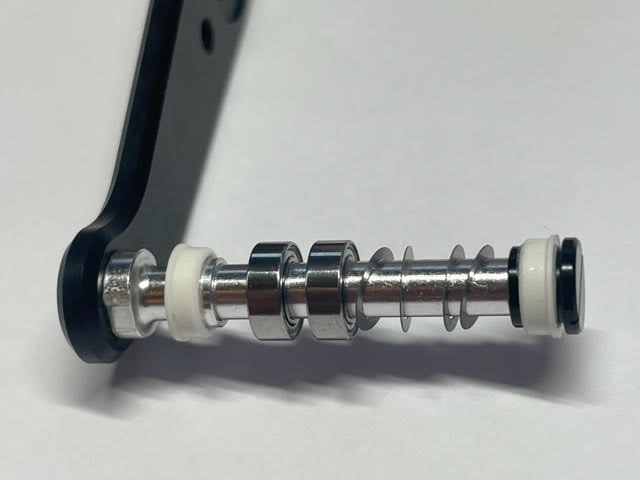

IOSハンドル：Wハンドルオフセット Adjustable SWAN

2.6カラー + パッキン / ベアリング / 本体 / ベアリング / 0.1mm×4 / エンドビス + パッキン

1　ハンドルのがたつきがある場合は、付属の0.1mmシムを追加ください。通常は推奨セッティングでOKです。

2　ビスを締め込んで固定しても、ノブが回らない場合は0.1mmシムを1枚抜いて下さい。通常は推奨セッティングでOKです。

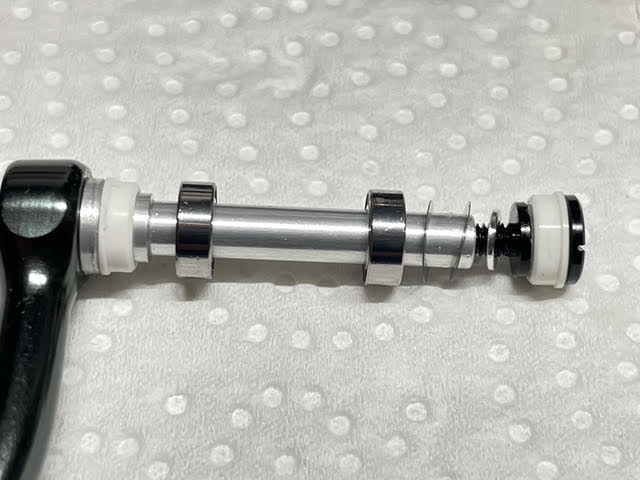

シマノハンドル スピニング＆ベイトリール（段付きがあるタイプ）

パッキン×1 / BB×1 / 本体 / BB×1 / 0.1mm×1～2 / ツライチ0.5mm×1 / パッキン×1 / エンドビス

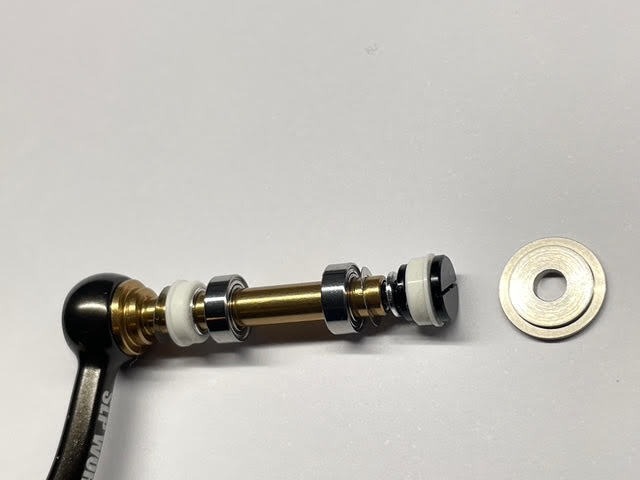

ダイワハンドル スピニング＆ベイトリール

0.1mmシム×1 / 2.6mmカラー×1 / パッキン×1 / BB×1 / 本体 / BB×1 / 0.1mm×1～2 / ツライチシム0.5mm×1 / エンドビス + パッキン

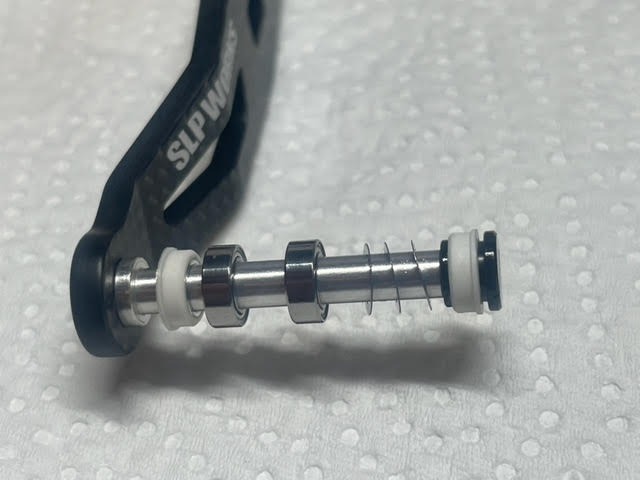

ダイワWハンドル

2.6mm + パッキン / ベアリング / 本体 / ベアリング / 0.1mm×3枚 / エンドビス + パッキン

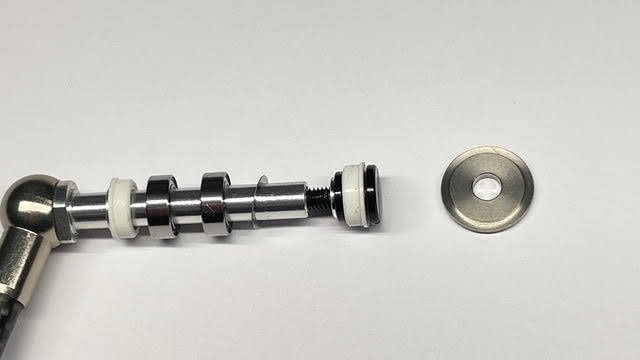

ZPI / REVIVE / ロデオクラフト / ファンネル

0.1mm×1 / 2.6mmカラー×1 + パッキン / BB×1 / 本体 / BB×1 / 0.1mm×0～1 / ツライチシム0.5mm×1 / エンドビス + パッキン

音がシュルシュル鳴る時はベアリングにIOS-02を塗布ください。

他社製品のオイルは異音や耐久性の低下の原因となります。

さらなる回転性を求める場合はパッキン無しでお使いください。その場合通常のノブと同等の耐久性はあります。
