AcristaⅡ取り付け

取付方法

装着にあたり、お読みください。

アクリスタはデリケートなアクリル樹脂で出来ております。その為、表面が傷つきやすくなりますので、取り扱いにはご注意ください。

また、パーツクリーナー等の有機溶剤の付着は表面が曇るなどの症状が出ますので厳禁です。表面が曇った場合は、乾いた布で乾拭きください。

本製品は防塵シールを装着することで簡易防水を特徴とした耐久性を考慮したノブですが、あくまで簡易的防水で完全防水ではございません。装着するとノブの回転が通常のノブより重くなります。

ノブの回転性を求める場合はシールドを外してお使いください。その場合の耐久性は従来のハンドルノブと同等となります。

付属のビスを組み付けの際は、付属の円盤レンチをご使用ください。通常のドライバーはビスが傷ついたり破損したりします。

組み付けの際には基本的に全ての箇所にIOS-02をお使いください。また回転性を求める場合はIOS-01をお使いください。特に耐久性を重視する場合はIOSギアグリスをお使いください。

シマノ

10ステラ以降のスピニング、ベイトリールのシングルハンドル or ダブルハンドル

一部カルカッタ等はエンドビスを純正のものに転用します。

推奨データ：ハンドル根元より、防水パッキン / ベアリング / 本体 / ベアリング / 0.1mmシム2枚 / 防水パッキン + エンドビス（回転性を重視する場合はパッキン無）

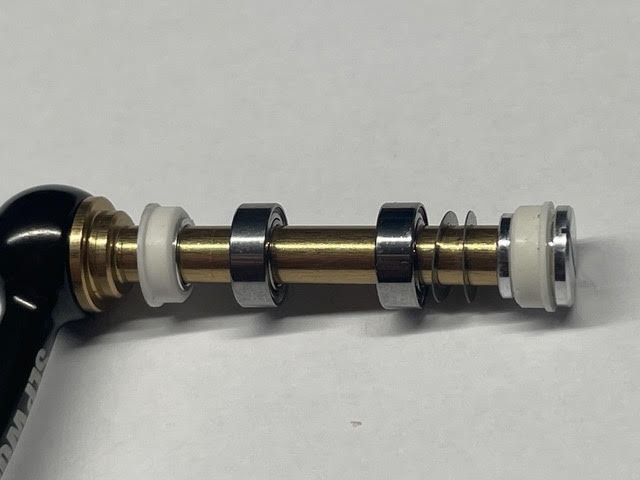

ダイワ

2BB仕様の全てのダイワのスピニング、ベイトリールのシングルハンドル or ダブルハンドル

推奨データ：ハンドル根元より、2.6mmカラー + 防水パッキン、ベアリング、本体、ベアリング、0.1mmシム2枚、パッキン + エンドビス（回転性を重視する場合はパッキン無）

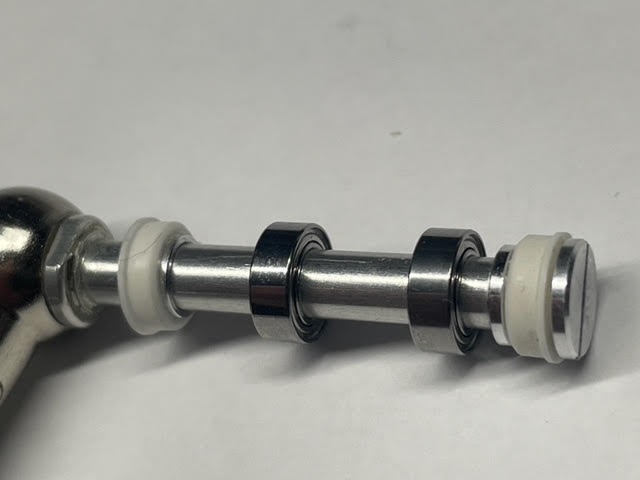

カーボンハンドル

ブレイブ、ロデオクラフト、ファンネル等

推奨データ：ハンドル根元より、2.6mmカラー + 防水パッキン、ベアリング、本体、ベアリング、防水パッキン + エンドビス（回転性を重視する場合はパッキン無）

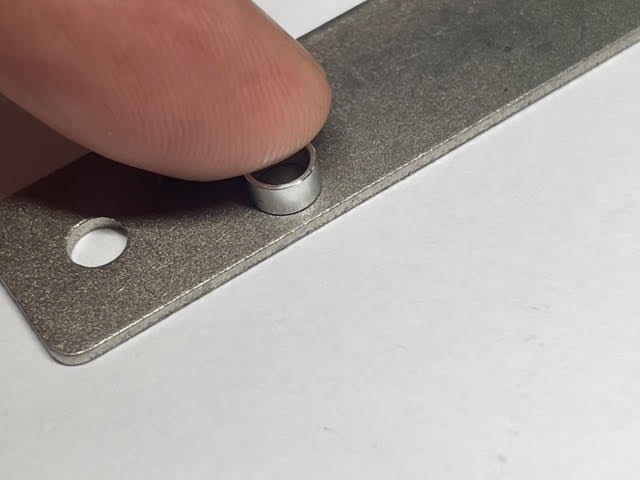

上記セッティングデータでハンドルが回転が悪いか動かない場合は、2.6mmカラーをシャープナー等で軽く削って組み付けてください。隙間は0.1mmシムにて再調整ください。

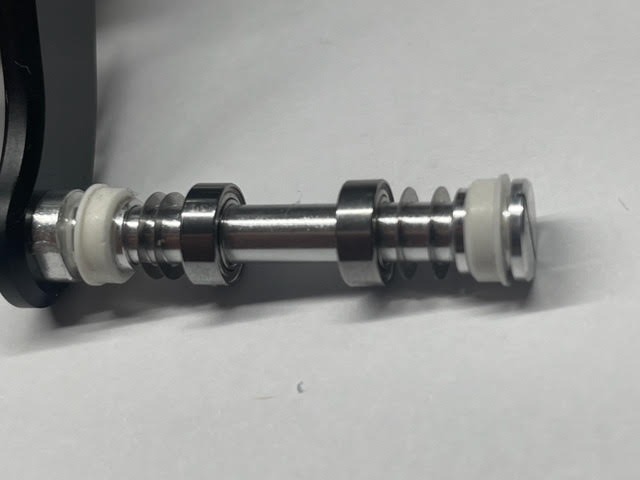

IOSハンドル

カーディナルアジャスタブル、IOSWハンドルスワン、IOSオフセットWハンドル

推奨データ：ハンドル根元より、2.6mmカラー + 防水パッキン、0.1mmシム2枚、ベアリング、本体、ベアリング、0.1mmシム2枚、防水パッキン + エンドビス（回転性を重視する場合はパッキン無）

drive

エアーステア シングルハンドル、ダブルハンドル

推奨データ：ハンドル根元より、0.5mmシム2枚、2.6mmカラー + 防水パッキン、ベアリング、本体、ベアリング、防水パッキン + エンドビス（回転性を重視する場合はパッキン無）

調整方法

1 ビスの取り付けは付属の専用円盤レンチをご使用ください。市販のドライバーは使えません。しっかりと締め込んだら、ノブ本体を必ず前後に動かして再度クリアランスが調整されているか確認ください。

2 ハンドルのがたつきがある場合は、付属の0.1mmシムを追加ください。通常は推奨セッティングでOKです。

3 ビスを締め込んで固定しても、ノブが回らない場合は0.1mmシムを1枚抜いて下さい。通常は推奨セッティングでOKです。
