パーフェクションノブの装着方法

パーフェクションノブの装着方法

はじめに　パーフェクションノブが装着可能なのは、原則として、「IOS Wハンドル　オフセット」及びS字ハンドルタイプの「SWAN」のみとなります。
装着は至って簡単、日頃のメンテの参考にもして下さい。

装着方法

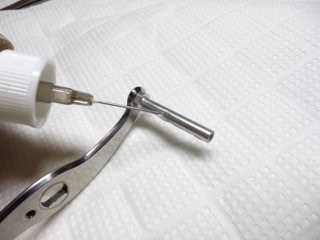

1 ノブシャフトにIOS-02を塗布する

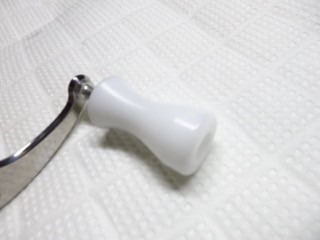

2 外径の小さいほうがハンドル根元側にくるようにノブ本体を差し込み、回転を確認する

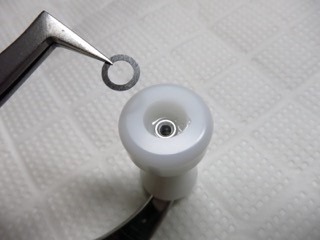

3 差し込んだら調整のシムをセットする

0.1mm と 0.05mm の 2種類を使用しながらエンドビスを締め込み、わずかな遊びがある程度に調整する。

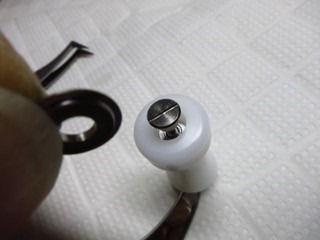

4 調整が終わったら専用工具にて締め付けて完了
