ダイレクト16ハードの取付け
2026/04/01
ラインローラー

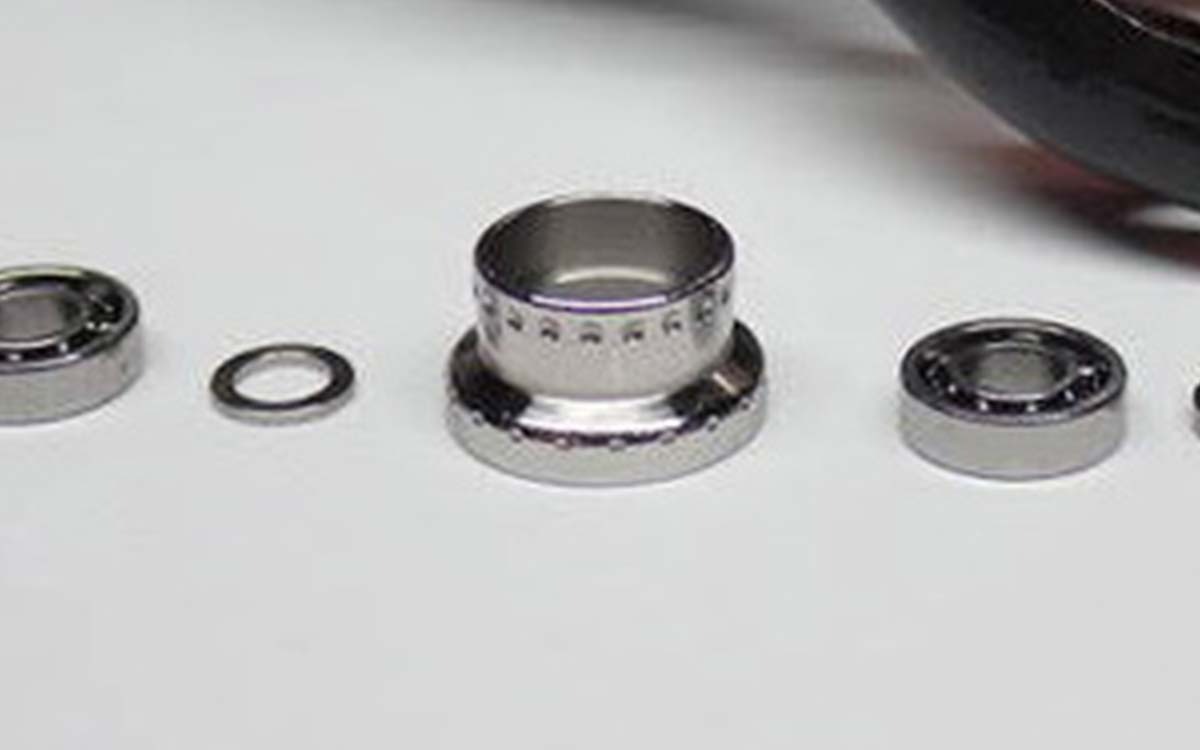

ラインローラーDirect 16系HARD 取付方法
スピニングリールにおいて、ラインローラーの回転性能の及ぼす影響は、ライントラブル軽減はもとより、使用するルアーのリトリーブ感度向上や、ラインがスプールに整列に巻き取られることでキャスト時において極めてスムースな放出により飛距離に大きな影響を及ぼします。
今回のラインローラーダイレクト16系ハードは、ラインローラーインパクトハードで実績の高いラインローラー本体と関連パーツさえも硬質で共鳴素材のステンレス素材とすることで、回転精度を飛躍的に向上。ビジュアル面においては回転精度が一目でわかるドットデザインと、専属の職人がドットのひとつひとつに時間を惜しまず磨きをかけることで、上質なシルバーならではの輝きをもたらした事で、モダンさとクラフトマンシップの融合により生み出されたラインローラーとなってあらゆるコーディネートに彩りを添えます。
製品仕様
【製品名】
ラインローラー・ダイレクト16系ハード
【カラー】
シルバー（バレル研磨+精密バフ研磨加工）
【材質】
本体：耐蝕ステンレス
ベアリング：耐蝕ステンレス
付属部品：耐蝕ステンレス
【同梱品】
ラインローラー本体、専用ベアリング2個、調整シム類
※専用ビスは同梱しておりません。純正の固定ビスを流用してください。
※ラインローラー本体に黒いスポンジの糊が部分的に付着していることがありますが、楊枝か爪で軽く除去していただきますと問題なくお使いできます。
ラインローラーDirect 16系HARD 取付方法

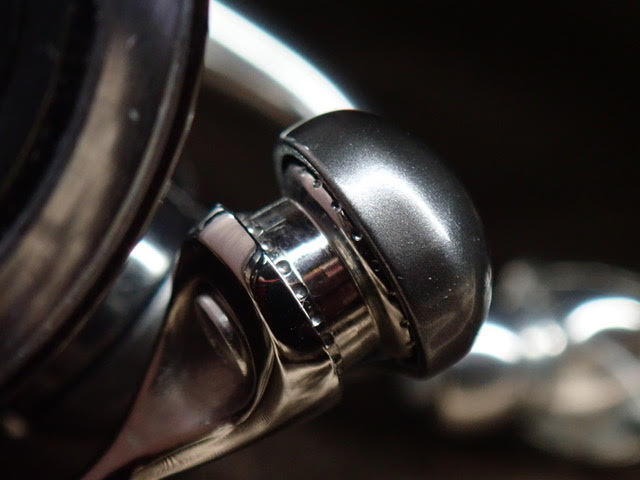

17スティーズ、18タトューラ、19セルテート、DS系、18イグジスト、20ルビアス、21ルビアスエアリティ、23エアリティ等（ビスを下から差し込むラインローラー）
※適合は基本的にはラインローラーダイレクト16系に準ずる。

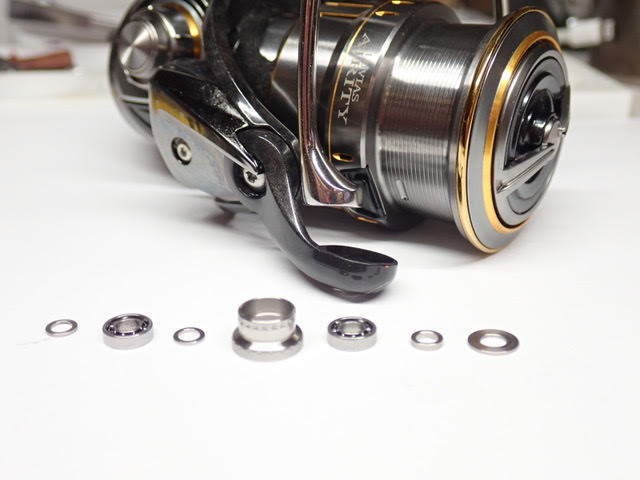

1 純正のラインローラーユニットを全て外し、内部をクリーニングする
※取り付けビスだけは流用します。
2 ラインローラーアーム側から、純正の固定ビスを差し込む

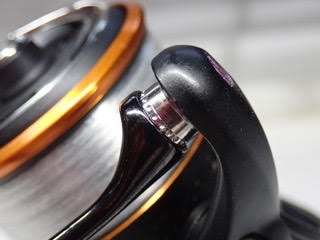

3 円盤ベースをセットする

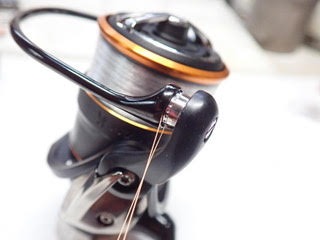

4 1.0mmシムをセットする
5 BBをセットする

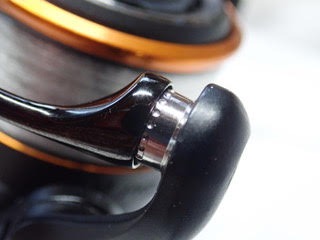

6 ラインローラー本体をセットする
7 0.5mmシムをセットする
8 BBをセットする
9 0.5mmシムをセットする
10 ビスをしっかりと締め込み固定する

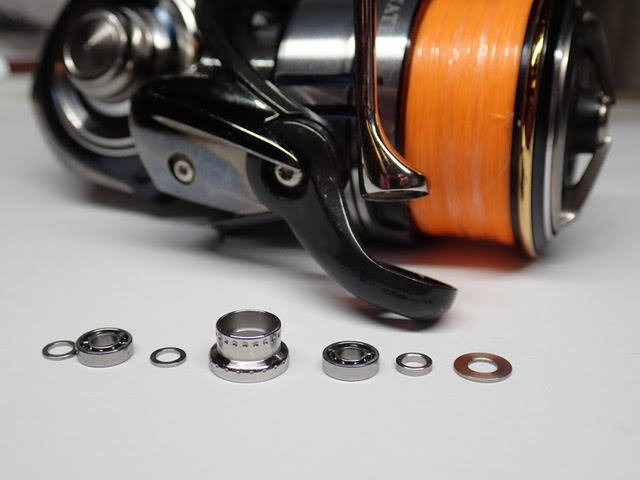

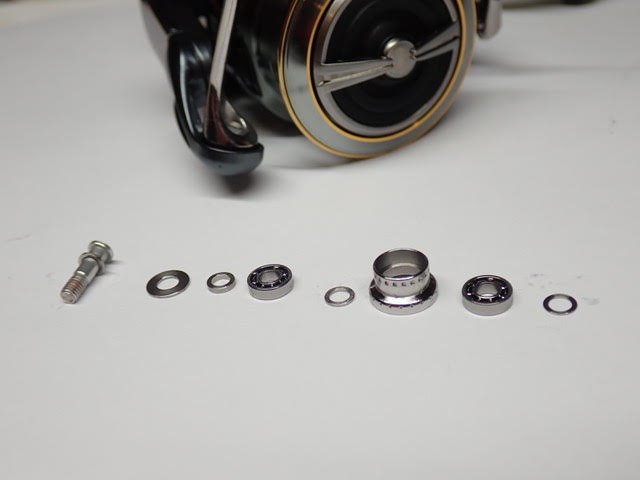

組み付け順：円盤ベース → 1.0mmシム → BB → ラインローラー本体 → 0.5mmシム → BB → 0.5mmシム

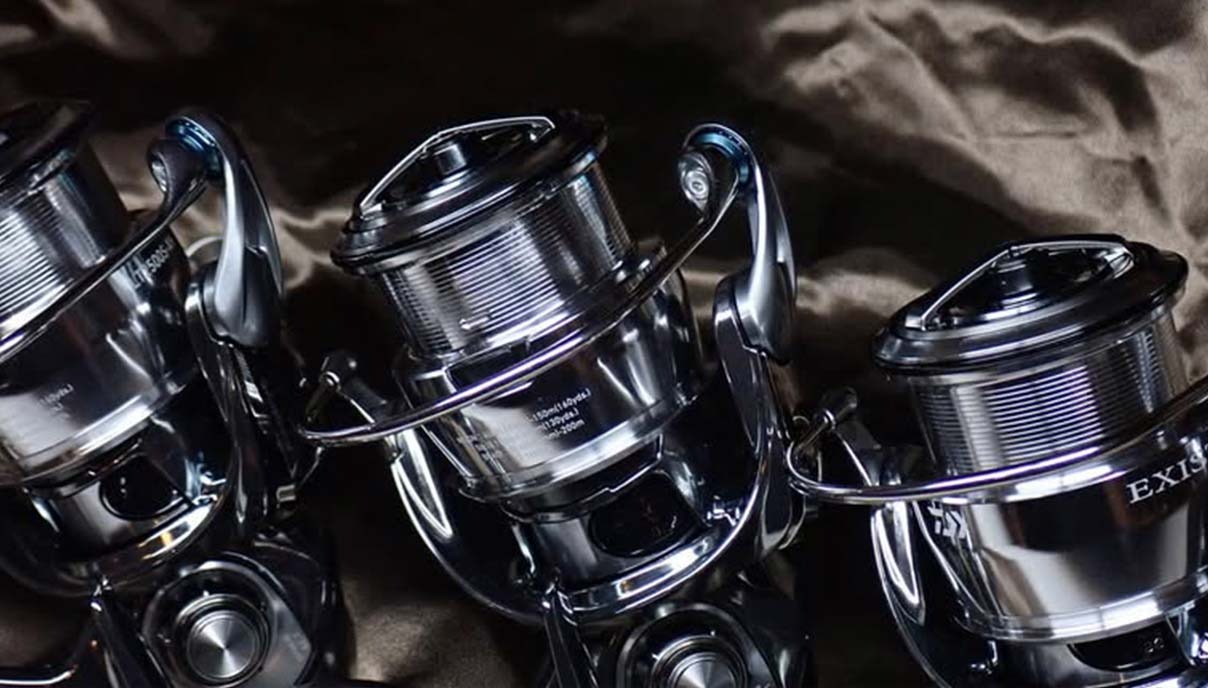

23（24）エアリティと22イグジストの装着方法（ST及びSF含む）
※2024年4/20最新版
※上記リールはラインローラーダイレクト16系が適合しますが、従来のリールと取り付け方法が違い、使用するシムの順番も違います。
※脱装着は、シャフトが長めのトルクスドライバーのTX6をお使いください。
※取り付けビスが従来のリールとは方向が逆になり、工具が外れやすい位置にあるため、怪我やリールの損傷に御注意の上、保護手袋等を装着の上作業をしてください。
1 純正のラインローラー関連を全て外します
※純正ネジのみ流用します。
※本製品の付属ビスは使いません。
2 ネジにラインローラーダイレクト同梱の0.5mmシムを1枚セットして、ベールに差し込みます
3 円盤ベースをセットした後、0.5mmシムをセットする
4 ベアリングをセットし、厚み1.0mmシムをセットする
5 ラインローラー本体をセットし、ベアリングにはIOS-02オイルを塗布する
6 2個目のベアリングをセットした後、IOS-02オイルを塗布する
7 厚み0.2mmシムをセットする
※回転が悪い場合は0.5mmをセットしても可。
※0.5シムが同梱されておらず足りない場合は無償にてお送りいたします。
8 アームレバーをセットし、リール付属の純正ビスにて固定する
ベールのぐらつきがないか、ラインローラーの回転がスムースに回るか確認ください。
※従来のベールより細く強度が弱い為、あまり強く締めすぎると、ネジが破損したり、ベールが曲がったり、ラインローラーの回転が悪くなりますのでご注意下さい。
9 ラインローラー本体の上下のドットが僅かに見える程度が正常取り付け位置です
位置が著しくずれている場合は組み付け手順を見直してください。
装着後には、構造的に多少上下にラインローラーが動きますので、通常は組み立て後のシム調整は必要ありません。
ラインローラーDirect 16系HARDに関する注意点
- 本製品はあくまで回転性能を優先したカスタムラインローラーです。
- 組み付けの際には必ずテーブルに清潔なペーパータオルを敷いた後作業を行ってください。異物や汚れの混入はラインローラーの異音の原因となります。
- 純正パーツを外した後は内外部をよくクリーニングしてください。砂や汚れの付着は異音の原因となります。特に固定ビスのネジ部に付着している緩みどめ材は完全に除去してください。
- ベアリングその他シムには必ずIOS-02を塗布してください。それ以外のオイルを塗布した場合はクレーム対象外となります。
- ネジが緩まない場合は、無理やり外そうとすると怪我したり破損しますので、ラインローラーにお湯をかけた後、少しづつ力をかけて回します。回らない場合は再度お湯をかけた後、ドライバーで力を徐々にかけて外してください。
- 弊社でも取り付けは、弊社にて購入の場合に限り無料にて実施致します。リールは無料メンテしてお返し致します。ご購入の際にはお気軽にご相談ください。
- 釣行前後、釣行中は必ずラインローラーがビスで固定されているかベールを動かして御確認ください。ビスが緩んだままお使いになるとパーツが落下して紛失する恐れがあります。
