ダイレクト23の取付け
2026/04/01
ラインローラー
取付け方法
ラインローラー固定ビスが下の場合
例：21プレッソ、20ルビアス、18イグジスト、DS系統
1 純正のラインローラーユニットを全て外す
マイナスドライバー（2番推奨）で純正のラインローラーユニットを全て外し、ビスのみ流用します。
2 ネジが硬い場合は熱湯をかける
ネジが硬くて外れない場合は、ラインローラーに熱湯をかけると簡単に外れます。
3 ラインローラーアームレバー下よりビスを差し込む
4 反対側より各部品を順にセットする

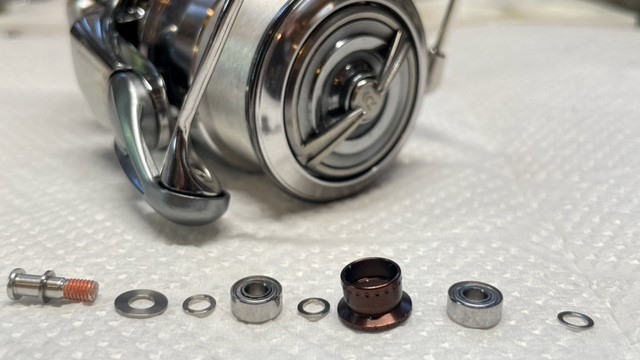

円盤シム → 0.2mmシム → ベアリング → 0.5mmシム → 本体 → ベアリング → 0.2mmシム の順でセットします。
5 最後にビスを締め込み、回転を確認する
各ベアリングにはIOS-01を塗布してください。ソルトでの使用や耐久性を重視する場合はIOS-02を塗布してください。
ラインローラー固定ビスが上側の場合
例：22イグジスト、24セルテート、23エアリティ、SF系統
1 純正のラインローラーユニットを全て外す
トルクスドライバー6番にて純正のラインローラーユニットを全て外し、ビスのみ流用します。
2 ネジが硬い場合は熱湯をかける
ネジが硬くて外れない場合は、ラインローラーに熱湯をかけると簡単に外れます。
3 ベール上の穴より、ビスに0.5mmシムをセットして差し込む
4 反対側より各部品を順にセットする
円盤シム → 0.2mmシム → ベアリング → 0.5mmシム → 本体 → ベアリング → 0.2mmシム の順でセットします。
5 最後にビスを締め込み、回転を確認する
各ベアリングにはIOS-01を塗布してください。ソルトでの使用や耐久性を重視する場合はIOS-02を塗布してください。
※正規の組み付け手順によりラインローラー上部や下部にラインが食い込む場合や、ラインローラー上部や下部に隙間が生じる場合は、ラインローラー下部に従来セッティングであった0.5mmのシムから0.2mmのシムに交換すると改善します。
その為ラインローラー23が旧規格であって、0.2mmシムが2枚同梱していない場合は無償にて郵送します。
およその購入時期、購入先、購入製品と色、0.2mmシムの必要数、最後に住所と氏名と連絡先（メルアド・TEL）を記載の上、題名を「0.2mmシム希望」としてメールにてお問い合わせください。
23レガリス取り付け方法

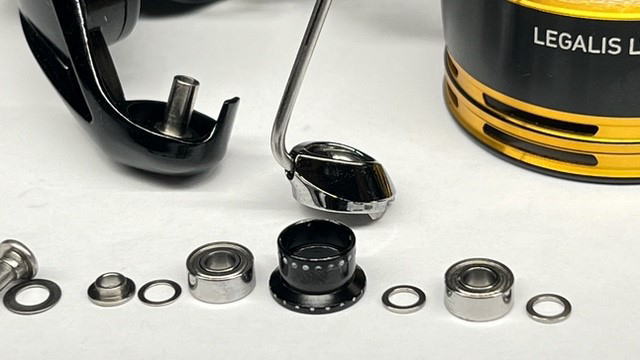

1 トルクスドライバー#8を使用して純正ラインローラーを取り外します

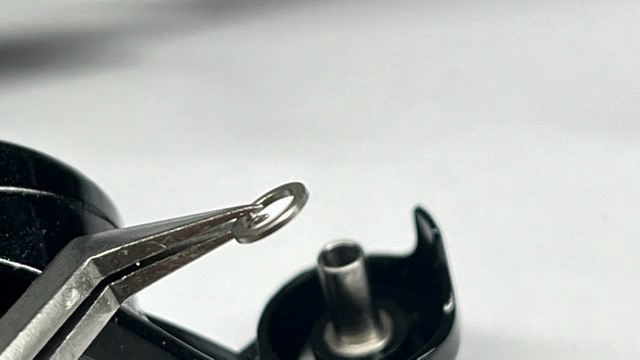

2 ラインローラーカム側よりラインローラーダイレクト23専用の0.5mmシムを差し込みます

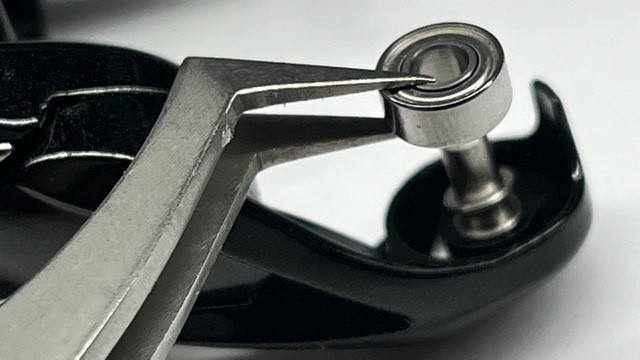

3 ラインローラーダイレクト23専用のベアリングをIOS-01を塗布してセットします

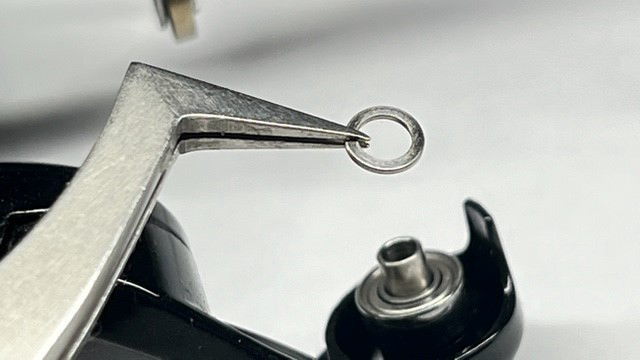

4 ラインローラーダイレクト23専用のベアリングをIOS-01を塗布してセットします

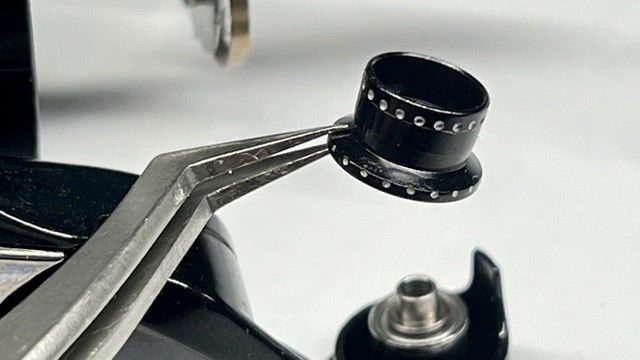

5 ラインローラーダイレクト本体をセットします

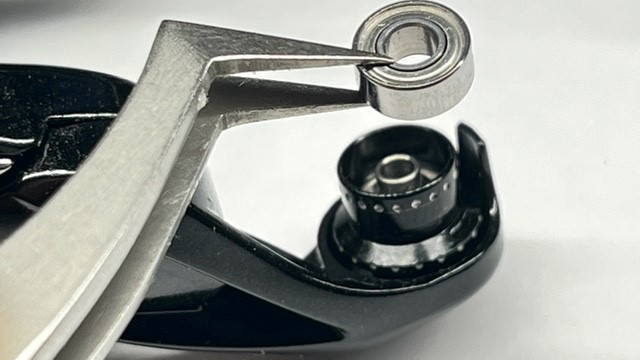

6 ラインローラーダイレクト23専用のベアリングをIOS-01を塗布してセットします

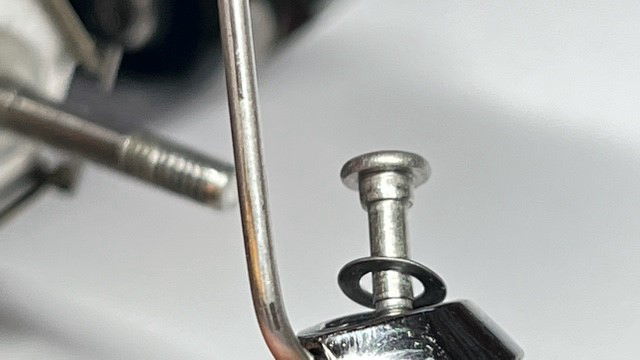

7 ベール側より純正のワッシャを純正ビスにセットして差し込みます

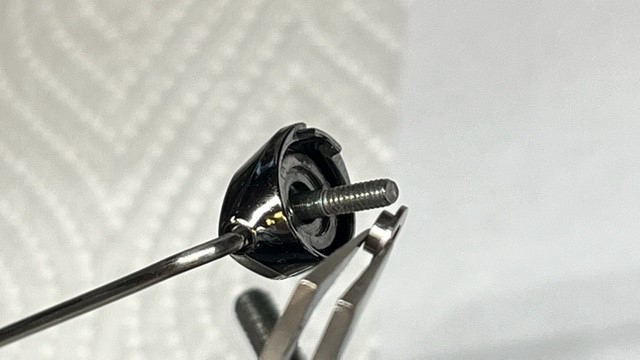

8 裏側より純正の段付きカラーをセットします
※装着した時にフラットになるよう向きに注意してください。

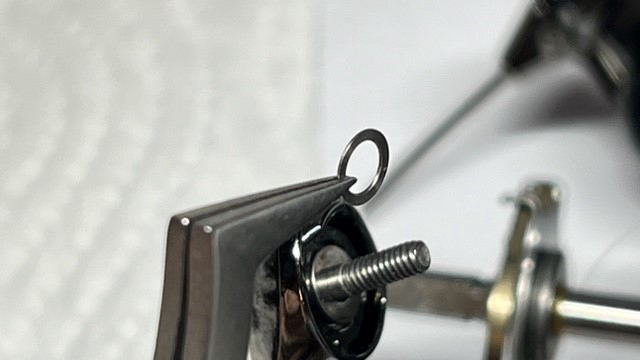

9 ラインローラーダイレクト23専用の0.2mmシムをセットします
※ネジサイズとワッシャのサイズが異なりますが、ベアリングの内輪のみで接している為回転はします。

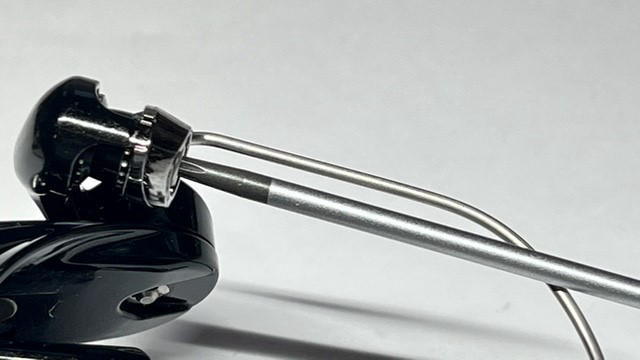

10 トルクスドライバー#8を使用してユニット全体を強く締め込みます
※ラインローラーカムとベールベースに隙間が生じますが問題ありません。

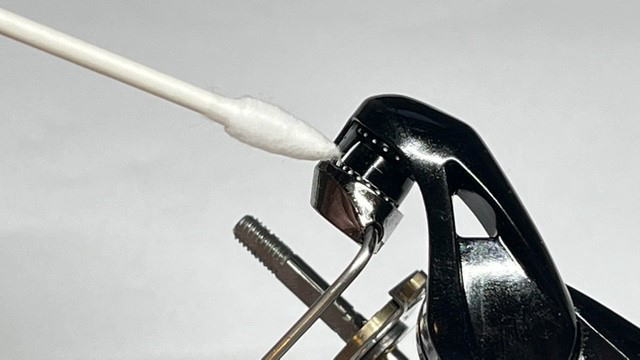

11 締め込んだら、ベールがぐらついてないことを確認し、さらに綿棒等で回転確認を実施ください

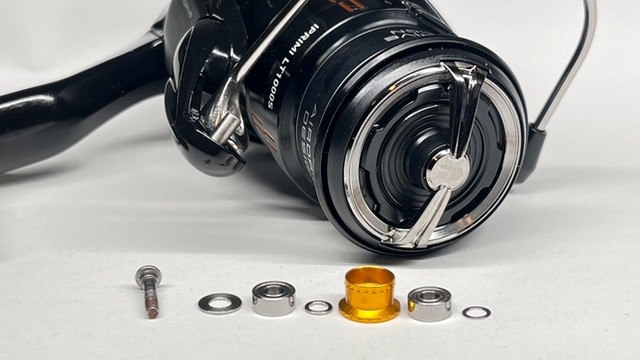

25イプリミ取付方法

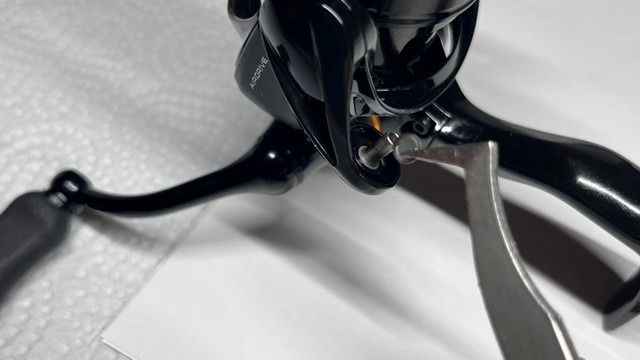

1 トルクスドライバー#8を使用し、ビスを緩めて純正のラインローラー関連を全て外します
固定ビスのみ再使用します。
その後、ラインローラーダイレクト23の0.2mmシムをベールアーム下部にセットします。

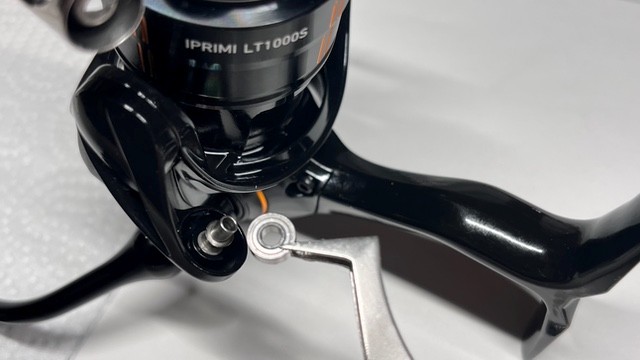

2 ベアリングをセットします

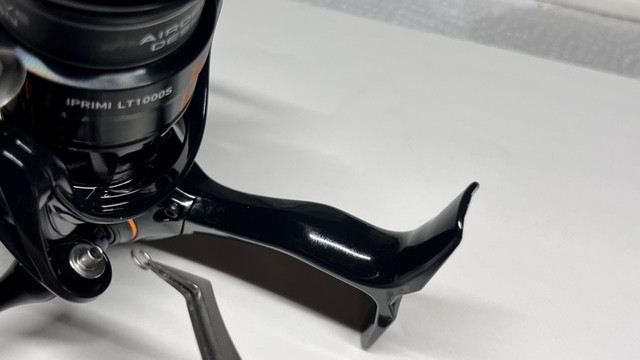

3 0.5mmシムをセットします

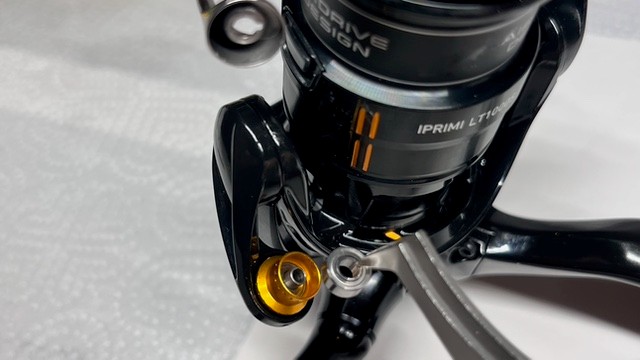

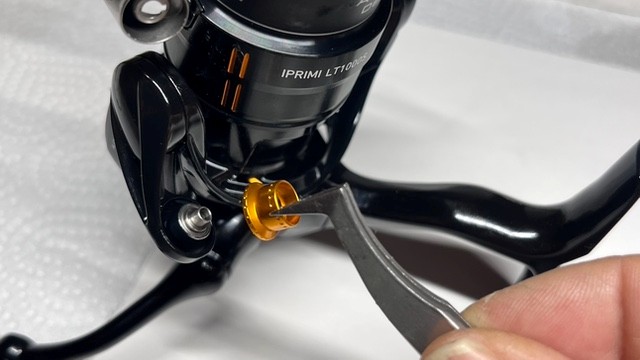

4 ラインローラー本体をセットします
5 ベアリングをセットします

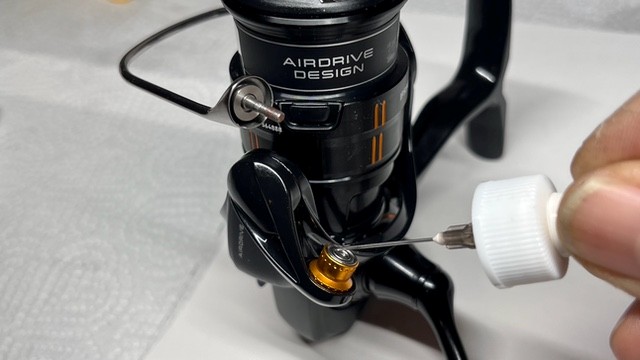

6 ベアリング関連にはIOS-01を塗布します

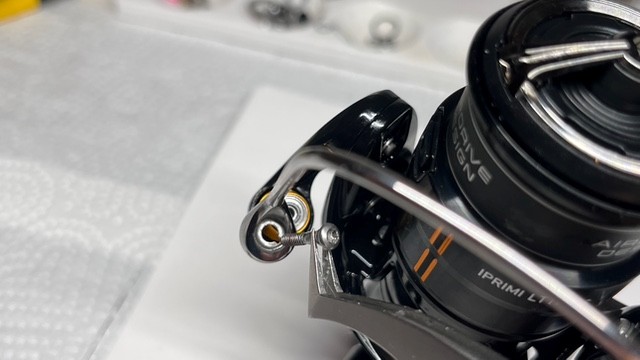

7 ベールにビス（イプリミの純正）を差し込みます

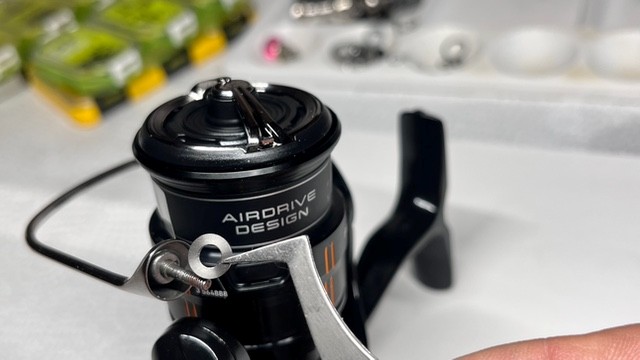

8 裏側から円盤プレートを差し込みます
※その後0.2mmシムはセットしません。

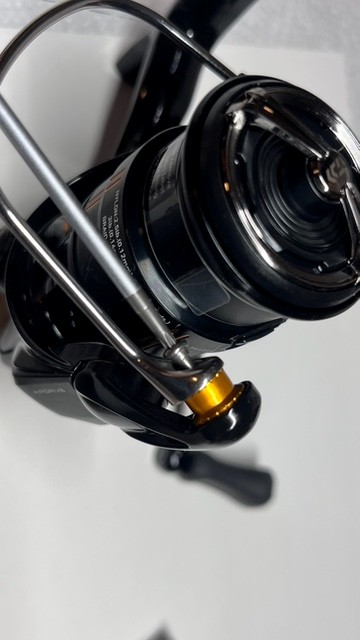

9 ビスをしっかりと締め込み、ラインローラーが指で回ればOKです
※全く回らない場合は、一度ビスを緩めて結合を確認しながら再度締め付けて回転を確認します。
※トルクスドライバーはサイズ8番を使用してください。
※ベアリングへはIOS-01オイルを塗布してください。
※ソルトでの使用後は腐食防止の為、必ずラインローラーに水をかけて指で回しながら洗浄した後、よく乾燥後にベアリング等へIOS-01を塗布してください。
