Direct・リアル用の取付方法
2026/04/01
ラインローラー
ラインローラーDirect・リアル用 取り付け方法
リアル系 05イグジスト

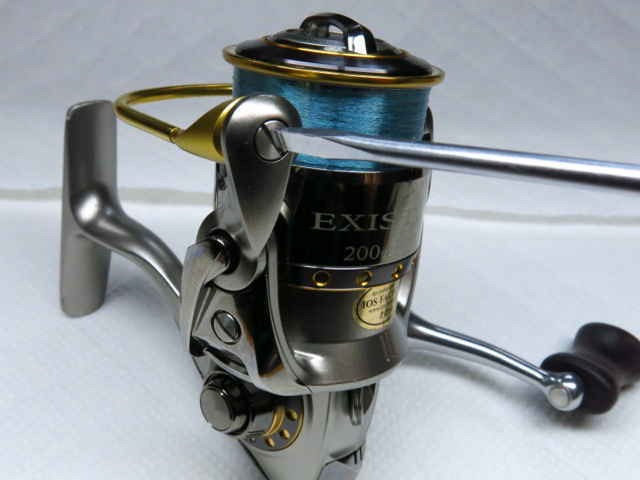

1 ラインローラーを固定している（ビス）スクリューを緩めて、ラインローラーユニットを全て外して内部を洗浄する

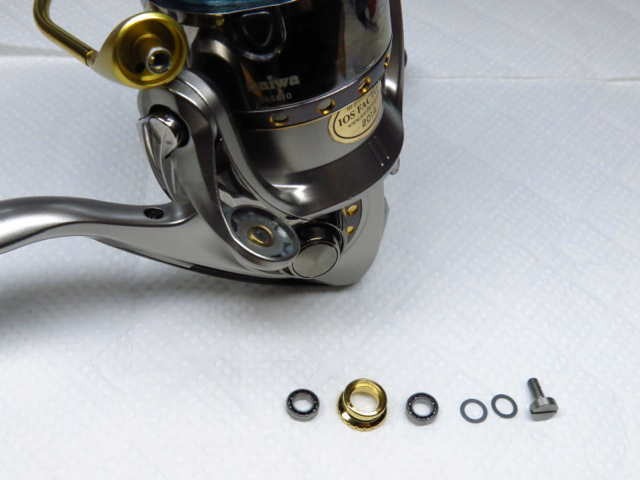

2 ベール裏からベアリング、ラインローラー本体、ベアリング、0.1mmシムの順（通常は2〜4枚）で、各パーツ共IOS-02を多めに塗布しながら組み付けて、付属のステンビスを締め込み、最小限のがたつきクリアランスと回転を確認する
※ステンビスの締め込みすぎや、0.1mmシムの入れすぎは、ラインローラーの回転を悪くしますので注意してください。
※リール使用前後には、必ずビスの弛みを確認してください。パーツ落下の恐れがあります。
ラインローラーの位置

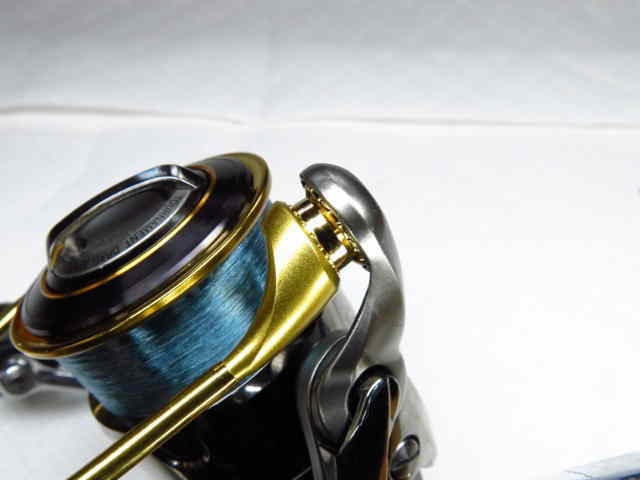

ラインローラーの大きい輪のドットが、半分程度隠れるのが理想です。（画像1）

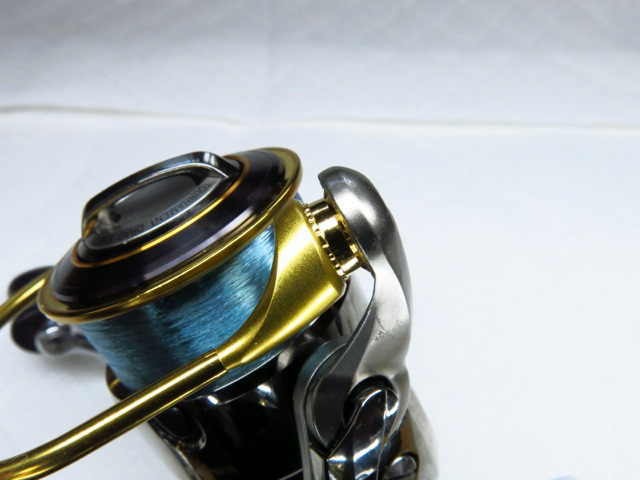

ドットがアームレバーより下に隠れるほど飛距離性能が出ますが、ラインはヨレやすくなります。（画像2）
上にドットが完全に見えるほどラインヨレのリスクは少なくなりますが、飛距離は低下する傾向にあります。

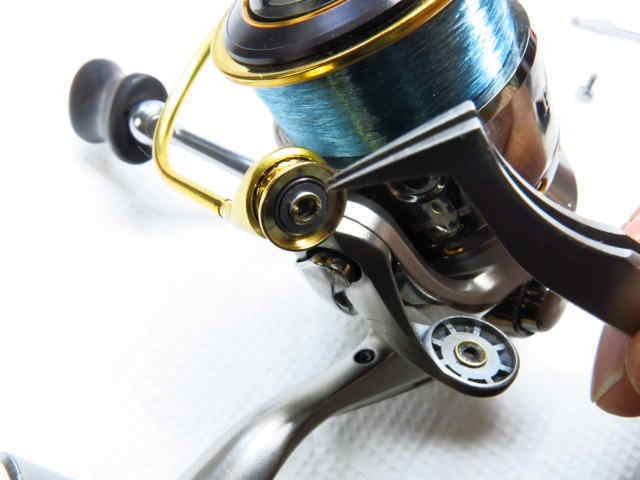

※リール全ての個体差により、ラインローラーの位置が違います。微調整は、付属の0.1mmシムにて調整ください。
※リールの個体差や使用歴により、ドットの半分隠れる位置に来ない場合もございます。
リアル系 12イグジスト

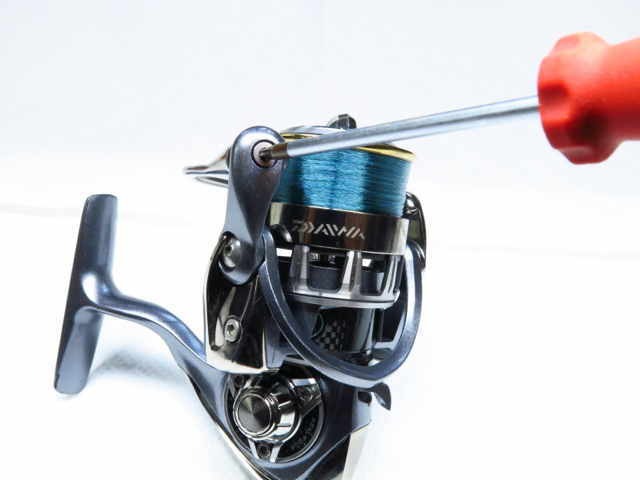

1 ラインローラーを固定している（ビス）スクリューを緩めて、ラインローラーユニットを全て外して、ベール裏側を洗浄する

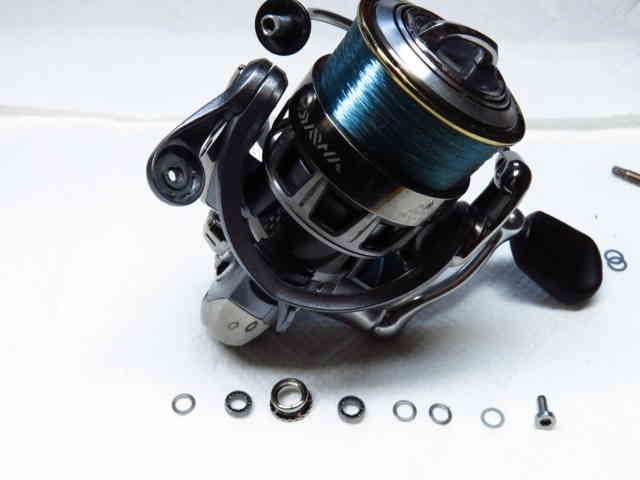

2 ベール裏から0.5mmシム、ベアリング、ラインローラー本体、ベアリング、0.5mmシム2枚、0.1mmシムの順で、各パーツ共IOS-02を多めに塗布しながら組み付けて、付属のステンビスを締め込み回転を確認する
※ステンビスの締め込みすぎは、ラインローラーの回転を悪くしますので注意してください。
※回転が悪いか、しない場合は、0.1mmシム枚数を減らしてください。
※リール使用前後には、必ずビスの弛みを確認してください。パーツ落下の恐れがあります。
リアル系 17セオリー編
※ラインローラー裏側に、金色のプレートがあるリールも含まれます。

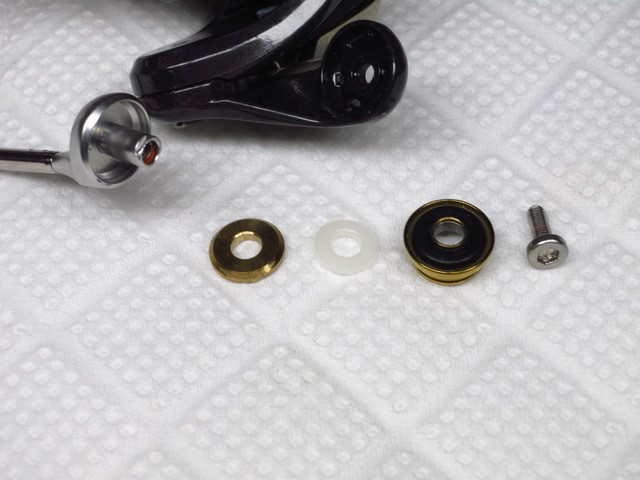

1 ラインローラーを固定している（ビス）スクリューを緩めて、ラインローラーユニットを全て外して、ベール裏側を洗浄する

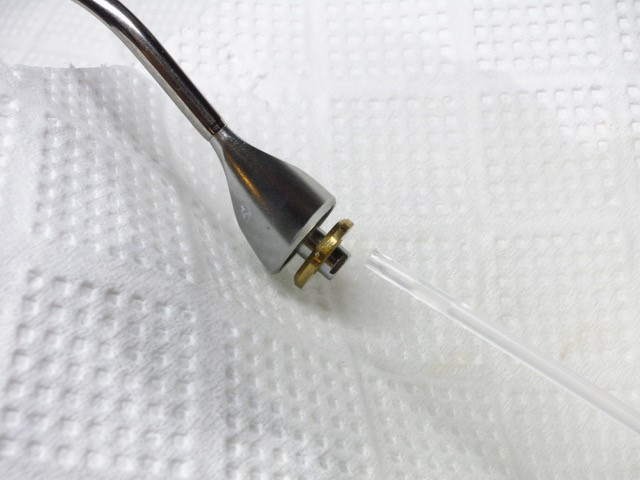

ベール裏側の金色のプレートも外します。
外れない場合は、パーツクリーナーを吹きかけて、裏側から軽く叩くと外れます。

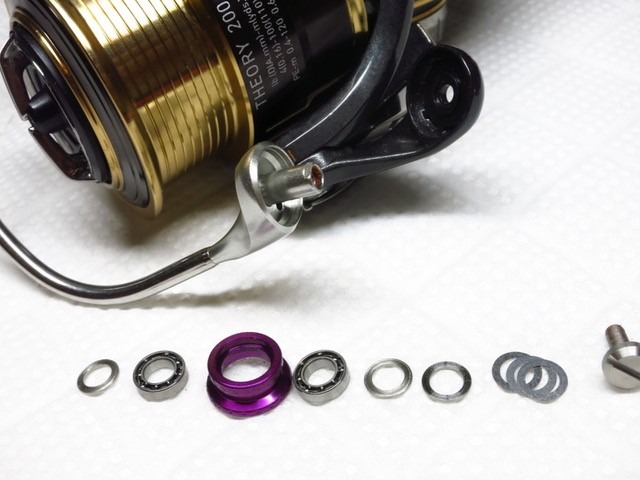

2 ベール裏から0.5mmシム、ベアリング、ラインローラー本体、ベアリング、0.5mmシム2枚、最後に0.1mmシムを、ラインローラーがわずかに上下に動く程度に、かつ、下部ラインローラーのドットが半分隠れる程度に、各パーツ共にIOS-02を多めに塗布しながら組み付けた後、付属のステンビスを締め込み、ラインローラーのクリアランスと回転を確認する
※ステンビスの締め込みすぎは、ラインローラーの回転を悪くしますので注意してください。
※回転が悪いか、しない場合は、0.1mmシム枚数を減らしてください。
※リール使用前後には、必ずビスの弛みを確認してください。パーツ落下の恐れがあります。

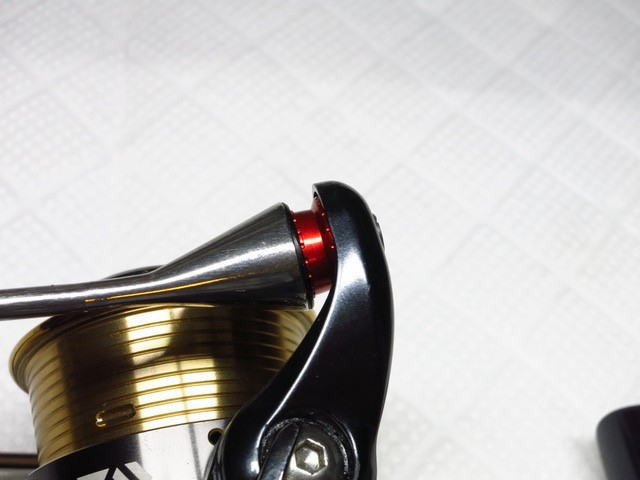

ラインローラーの適正位置
ラインローラーの大きい輪のドットが、半分程度隠れるのが理想です。
ドット部が完全に露出してしまうと、巻き感度は向上するものの、ラインよれが目立つようになります。
尚、リール全ての個体差によりラインローラーの位置が違います。微調整は、付属の0.1mmシムにて調整ください。
また、リールの個体差や使用歴により、ドットが半分隠れる位置に来ない場合もございます。
※注意：マグシールド機構は耐久性に優れた機構です。マグシールドを外すことで耐久性が劣ったり、カスタムパーツ装着は、メーカー保証が受けられなくなることがあります。あらかじめご了承ください。
